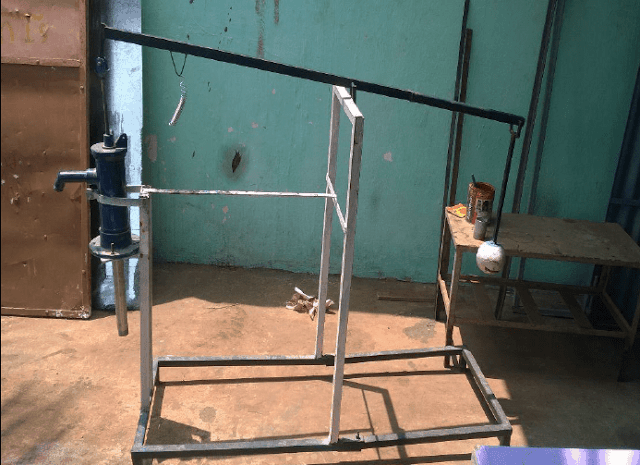

摆式手动水泵的设计与制造

摘要

本文阐述了用摆锤代替普通手泵的重要性。这种带有摆锤的泵的一个重要特点是，工作减轻了，这使工作比传统的手动水泵更容易。由于灌溉方式的有效性，它被用于小块土地、水井的灌溉，也被用于扑灭火灾，甚至被老人和儿童。借助摆锤式水泵系统，可以提高工厂的效率，减少人力、物力、生产成本、生产时间等方面的要求。

介绍

手摇水泵是不用电提水的最佳解决方案。但它需要大量的人力，这在很长一段时间内是行不通的。当我们需要持续供水时，这并不是最好的解决方案。因此，带摆锤的手水泵是不使用手水泵抽水的最佳解决方案。这就减少了工作量，因为只需偶尔用小指移动钟摆来泵水就足够了，而不是大的摆动。有了手动水泵的帮助，减轻了水泵的工作变得更加容易、持久和轻松地使用水泵。泵也是一种可以用来输送流体的装置。选择该泵不仅可以将液体从一个点提升到另一个点，而且还可以满足其他一些标准。其他判据可根据要求以恒流率获得。摆锤式水泵的主要重要性在于，与操作手动泵相比，启动过程、摆锤摆动所需的初始能量要小得多。 Typical hand pumps need large effort and an average person can pump continuously for a short period of time, but the water pump system need little effort, because it oscillate the pendulum and maintain the oscillation for several hour, without any fatigue. Large amount of electric energy can save with this process. With this process we can conserve energy and that energy can be used in various other purposes. The main advantages of this invention as compared to present hand pump are: it requires less force to start the pump, water consumption is less, and both arms are used to fetch water.

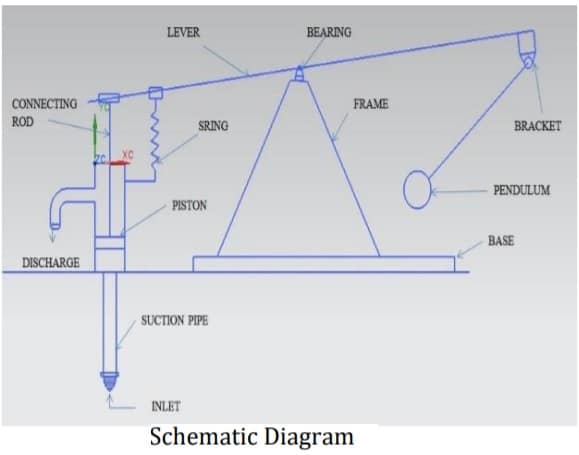

框架设计

它是泵系统的主要组成部分，由钢制成。循环车架由七个刚性连杆组成，它们将摆运动转化为活塞运动。

• 往复泵

这是容积式泵。这是紧密配合气缸的原理实际位移或一个执行往复运动的柱塞。

• 弹簧

弹簧是一种储存机械能的弹性物体。在这个系统中，张力弹簧和压缩弹簧同时使用。拉伸和压缩弹簧根据施加的载荷进行拉伸和压缩的功能。

• 体重衣架

砝码悬挂器用于固定砝码。它也是系统的摆动部分，因此它的作用就像一个钟摆。
