DESIGN AND FABRICATION OF WATT AND PORTER GOVERNOR

抽象的

我们项目的目的是开发产品的原型“watt and porter governor”.每当有负载变化时，调速器的功能是将发动机的速度保持在指定限制内。这是在制造技术领域中完成的动态设备。是的便宜，几乎可以用于所有车辆。调速器通常由连接到油门阀的套筒组成。当袖子达到最低位置时，发动机应发展最大功率。突然去除负载时，其套筒应立即达到最高位置。它的袖子应在正常工作条件下漂浮在某个中间位置。

当发动机上的负载增加或减小时，显然其速度将分别降低或增加到负载变化程度。速度的这种变化必须由州长控制，在平均速度的较小范围内。当载荷增加并因此降低速度时，必须相应增加燃油供应，以补偿速度损失，以使速度接近平均速度。相反，当负载降低并且速度增加时，必须减少燃料的供应。这意味着州长应该以这样的方式工作，以至于根据维持大约恒定速度的负载要求自动调节燃料。

DESIGN AND FABRICATION OF WATT AND PORTER GOVERNOR

介绍

调速器或速度限制器是用于测量和调节机器速度（例如发动机）的设备。一个经典的例子是离心省，也称为瓦特或飞球员，它使用安装在弹簧臂上的手臂上的权重来确定轴旋转的速度，并且 then uses proportional control to regulate the shaft speed. Centrifugal governors were used to regulate the distance and pressure between millstones in windmills since the 17th century. Early steam engines 采用纯粹的往复运动，用于抽水 - 一种可以耐受工作速度变化的应用。直到苏格兰工程师詹姆斯·瓦特（James Watt）引入了旋转蒸汽机（用于驾驶工厂机械）时，恒定的操作速度才变得必要。

Between the years 1775 and 1800, Watt, in partnership with industrialist Matthew Bolton, produced some 500 rotati-ve beam engines. At the heart of these engines was Watt‟s self-designed “conical pendulum” governor: a set of revolving steel balls attached to a vertical spindle by link arms, where the controlling force consists of the weight of the balls.

以瓦特（Watt）设计为基础的是美国工程师威拉德·吉布斯（Willard Gibbs），他们于1872年从数学能量平衡的角度从理论上分析了瓦特的锥形摆长。在耶鲁大学的研究生学年期间，吉布斯观察到，该设备在实践中的操作受到了缓慢的缺点，并且倾向于过度纠正其本应控制的速度变化。

分类

(i) A governor, or speed limiter, is a device used to measure and regulate the speed of a machine, such as an engine. A classic example is the centrifugal governor, also known as theWatt governor,which uses weights mounted on loaded arms to determine how fast a shaft is spinning, and then 使用比例控制来调节轴速度。瓦特州长以詹姆斯·瓦特（James Watt）的名字命名，他将其用于蒸汽机。詹姆斯·瓦特（James Watt）在其商业伙伴马修·布尔顿（Matthew Boulton）的建议下于1788年设计了他的第一位州长。这是一个圆锥形的摆长，也是最后一个瓦特（Watt）为蒸汽机雇用了一系列创新。詹姆斯·瓦特（James Watt）从未声称离心总督是自己的发明。

离心行长were used to regulate the distance and pressure between millstones in windmills since the 17th century. It is therefore a misunderstanding that James Watt is the inventor of this device.

（ii）瓦特州长的巨型雕像位于英国西米德兰兹的Smethwick。被称为飞球州长。

(iii) Another kind of centrifugal governor consists of a pair of masses on a spindle inside a cylinder, the masses or the cylinder being coated with pads, somewhat like a drum brake. This is used in a spring-loaded record player and a spring-loaded telephone dial to limit the speed.

（iv）州长的主要优势是相当便宜且高效的。

分类OF GOVERNORS:

州长可能会被归类为

1.离心总督

2.惯性总督

Governors may further be classified as follows:

1.摆类型（瓦特调速器）

2. Loaded type

成分

框架：

A frame is a structural system that supports other components of a physical construction.

轴/主轴：

主轴是机器的旋转轴，它的心脏通常具有轴。轴本身称为主轴，但在车间练习中，该单词通常被转喻来指代整个旋转单元，不仅包括轴本身，而且还包括其轴承以及附加的任何东西。

Motor:

电动机将电能转换为机械能。大多数电动机通过相互作用的磁场和电流载波导体运行，以产生力，尽管静电电动机使用静电力。

袖子:

套筒阀是一种用于活塞发动机的阀机制，与更常见的Poppet阀不同。

轴承：

A bearing is a device to allow constrained relative motion between two or more parts, typically rotation or linear movement. Bearings may be classified broadly according to the motions they allow and according to their principle of operation as well as by the directions of applied loads they can

handle.

RULER:

尺子有时称为规则或线条，是用于测量距离和/或规则直线的几何图，技术图，印刷和工程/建筑中使用的工具。

WATT GOVERNOR

瓦特州长是一位简单的州长，但在需要非常精确的速度控制的地方并不是很准确，因此在许多应用程序中，更专业和准确的州长都将超级割让，但是对于许多农业端泵引擎而言，绝对速度并不是必需的，它幸存下来了。并且仍然可以在众多保存的引擎上看到。

SPECIFICATIONS:

基本规格：

（i）电源

(ii) 230 V AC, Single phase, Variac.

材料：

（i）主轴：不锈钢

（ii）飞球：铸铁

（iii）武器：不锈钢

（iv）框架：碳钢

州长机制：

瓦特州长

原则：

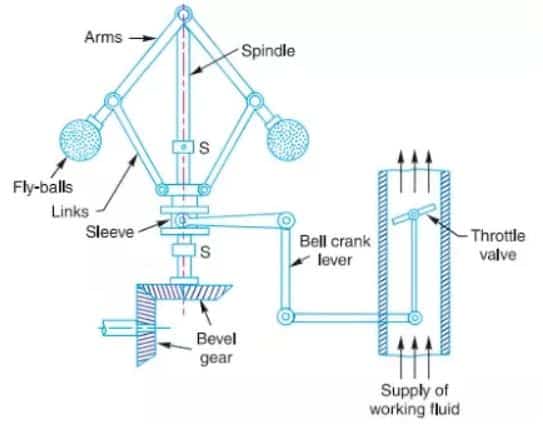

当负载中有变化时，调速器的功能是调节发动机的平均速度。当发动机上的负载增加时，其速度会降低，因此有必要增加工作流体的供应。另一方面，当发动机上的负载降低时，其速度会增加，因此需要更少的工作流体。州长

automatically controls the supply of the working fluid to the engine with the varying load conditions and keeps the mean speed within certain limits.

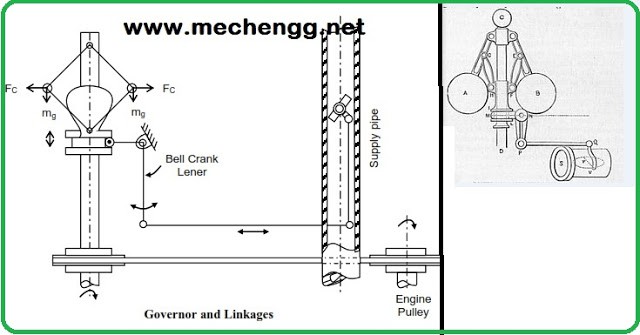

A little consideration will show ,that when the load increases ,the configuration of the governor changes and a valve is moved to increase the supply of the working fluid ; conversely , when the load decreases , the engine speed increases and the governor decreases the supply of working fluid.

Working:

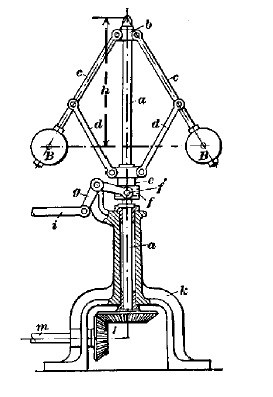

早期可能是最广泛使用的州长；它被命名为瓦特州长，因为詹姆斯·瓦特（James Watt）将其应用于他的早期光束发动机。然而，他没有在此之前的许多年来使用它在风能和水厂上使用，因为它并没有发明它。发动机曲轴的皮带或齿轮驱动输入轴“ M”，导致斜角齿轮“ L”旋转并旋转垂直轴

‘a’. The bracket ‘b’ at the top of ‘a’ supports two arms ‘c’ which are pivoted at the top, at the end of the arms are two very heavy metal weights ‘B’ partway along the arms ‘c’ are fixed two pivoted link arms ‘d’which link to a collar ‘c’ which rotates with them but is able to slide up and down shaft ‘a’.

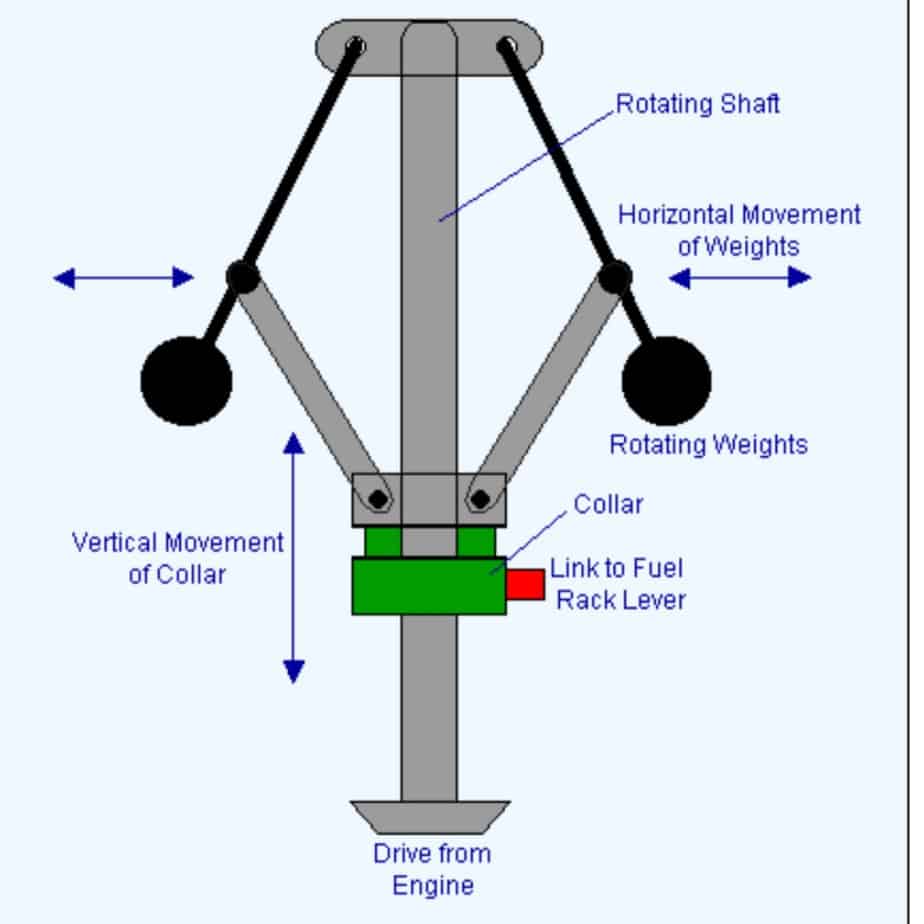

在静止的情况下，调速器的重量处于重力最低的位置，油门将处于最开放的位置。随着发动机速度的增加，这些重量会更快地旋转，直到离心力超过重力的力，并且它们向外飞行，并且由于连锁的结果，向上，该运动被传输到开始关闭的节气门阀。The faster the governor isThe up and down motion of this collar is followed by a pair of pins ‘f’ which move a bell crank ‘g’ which is in turn linked to a throttle actuating rod ‘I’ linked to a throttle or butterfly valve in the supply of steam to the engines cylinder which can allow more or less steam through.

驱动越远的重量移动，油门关闭的越多，直到它使其通过平衡需求和发动机速度稳定的蒸汽量为止。

搬运工

制造作为工业术语是指建筑金属结构

cutting, bending and assembling.

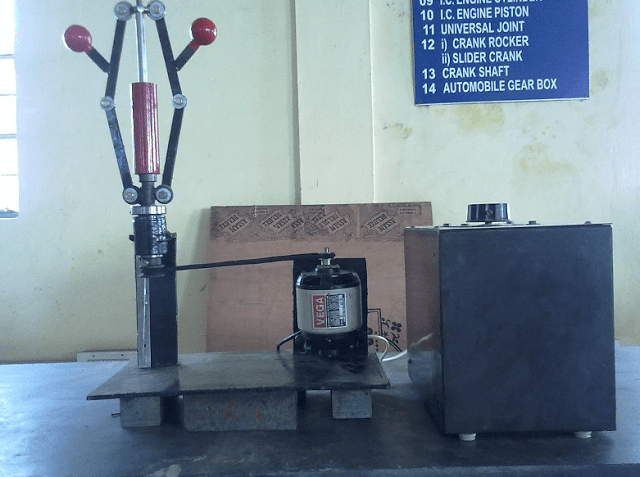

The fabrication of porter governor involves:

i. Turning operation in lathe. (spindle)

ii. Threading operation in lathe.( Spindle)

iii. Drilling holes in porter arms, frame and dead weight.

iv。袖子转弯。

v。圆柱形磨削以获得良好的表面饰面。

vi. Welding operation. (Frame and Arms).

vii. Gas cutting of frame.

组件的制造类似于瓦特州长。因为死重是瓦特州长设置的唯一包含。

申请

（i）在飞机螺旋桨上，调速器感应轴RPM，并调整或控制叶片的角度以改变发动机上的扭矩负载。因此，当飞机加速（如潜水中）或放慢速度时，RPM保持恒定。

(ii) Centrifugal flyweight mechanism driven by the engine is linked to the throttle and works against a spring in a fashion similar to that of the pneumatic governor, resulting in essentially identical operation.

（iii）气动州长。但是，离心设计对速度变化更为敏感，因此更适合于在装载方面发生较大波动的发动机。

（iv）电子伺服电动机与节气门链接，并由电子模块控制，该电子模块通过计算点火系统或磁性拾音器发出的电脉冲来感知发动机速度。这些脉冲的频率直接随发动机速度而变化，从而使控制模块可以将比例电压施加到伺服器以调节发动机速度。由于它们的敏感性和对速度变化的快速响应，电子调速器通常适用于发动机驱动的发电机，旨在为计算机硬件供电，因为发电机的输出频率必须在狭窄的范围内保持，以避免故障。

下载：

瓦特和搬运工总督报告的设计和制造下载
