板材轧机报告的设计和制作

卷板机的设计和制作报告下载

摘要

该项目工作标题为“薄板轧制机”在研究了钣金件弯曲加工的难点后，提出了设想。该项目有利于使弯曲准确的钣金容易。项目人员通过使用滚轮进行手工折弯目的。

该机可用于各种领域。本项目采用滚轮配合手柄进行钣金轧制，操作简单。

在金属板工作行业中，使用各种动力和手动机器。这台机器施工简单，工作简单。

介绍：

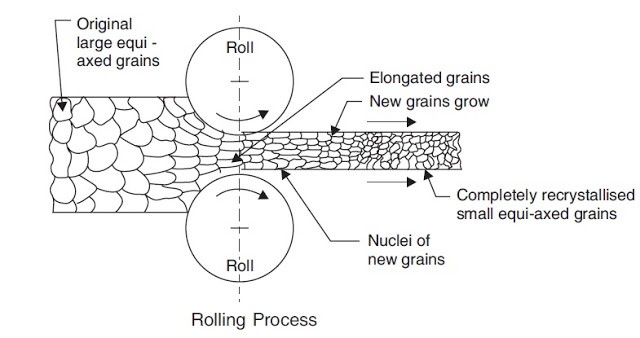

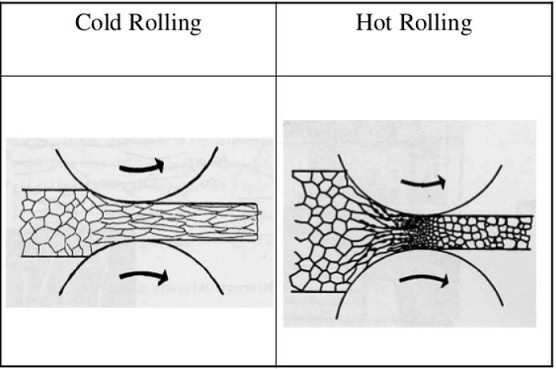

我们的项目是“钣金滚筒机”在钣金行业中找到巨大的应用。轧制是弯曲纸张到弯曲形式的过程。滚筒形状的制品是通过轧制辊制造的。

轧制操作可以在手动或电动轧制机上进行。在形成圆柱形时，要在金属上画一条渐进的曲线，而不是急转弯。滚轮之间的间隙可通过手动螺丝调节。

金属片可以是扁平的，也可以是卷曲的。钣金的各种成形工艺包括:

冲孔
辊轧成形
滚动
旋转
冲压
弯曲
拉深
扩展
冰壶
折弯成形
Decambering
熨衣服
激光切割
增加板材成形等。

辊弯

从三点弯曲的连续形式是辊弯曲，其中板，片和在每一端滚动，其中一个载体通常可以扫描才能清除允许从卷形状移除闭合形状可以弯曲到所需的曲率在形成辊上。这些机器通常在金字塔中具有三个辊，其中两个下辊被驱动，上辊的位置可通过框架调节。

机器描述

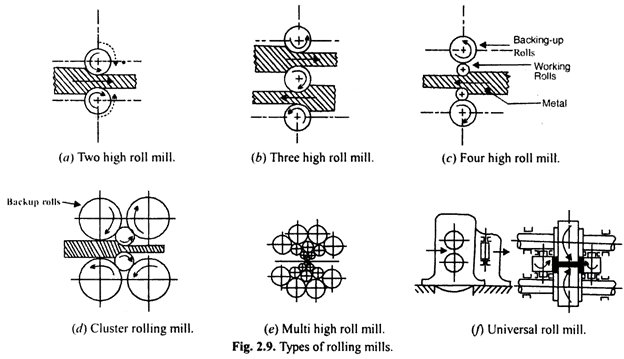

金属板轧制机根据三点弯曲的原理工作。驱动辊的旋转用于通过卷筒表面之间存在的摩擦力通过辊将金属馈送通过辊。没有润滑剂在其存在干扰时使用夹持能力。钣金轧机基本上由三个滚筒组成，用于制造圆柱体等圆形部件。钣金轧机基于辊的布置分为两种类型。

它们如下。

夹钉式机器

2.金字塔型机

本机为夹送式，上辊为从动辊，下辊为惰辊，与工件金属毛坯摩擦旋转。

工作原理

将要形成为圆柱形状的金属板通过锤击以ATM存在。轻松启动操作，并避免在轧制形式的开头和末端的平面。在滚动圆柱形状中，将逐渐曲线放入金属中而不是尖锐的弯曲。现在，金属板在顶部和底部辊之间引入，通过调节螺杆，根据所需的直径调节顶部和底部辊之间的间隙。

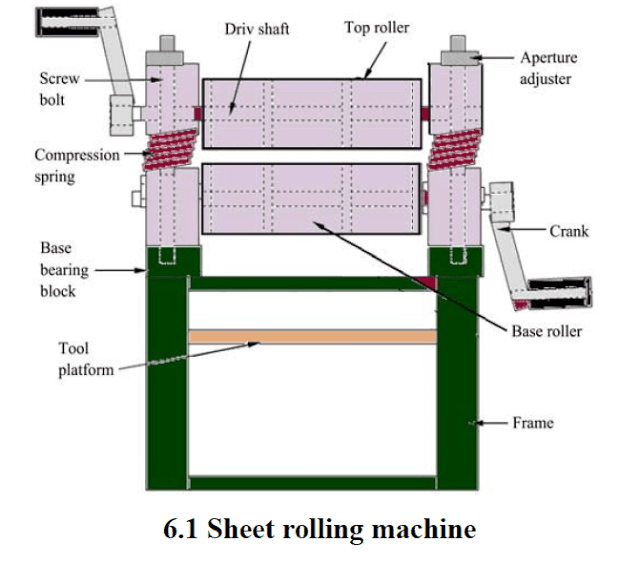

辊子以三角形形式排列;两套下方和上面的滚轮。上辊提供弯曲力，而背基辊提供所需的驱动力，并且前端辊根据设定的弯曲半径弯曲金属。每个块组件上的光圈调节器确保装载工件并调整到所需的弯曲半径。顶部轴承块的自由端是弹簧加载以增加或减少顶部基础滚子间隙。每个轴承块上的另外两个孔为滚子间隙变异性提供了调整。顶辊提供轴承载荷（弯曲力），并在厚材料上工作时符合驱动辊。

下背辊提供必要的驱动力，而托辊做弯曲和材料输送。有两个曲柄杆，一个在上滚轮上，另一个在前端滚轮上。杠杆(手柄)联轴器头具有方形结构，适合于滚轴的方形端部。

框架结构采用(50×50×5)mm角铁为强度目的。为安全保管工具和曲柄，在滚轮下方设有工具台。该滚子头组件可从框架上拆卸下来，并可安装在一个桌子上，作为一个桌面机器用于修补工作。
