车床齿轮切削附件的设计与制造报告下载
问题陈述

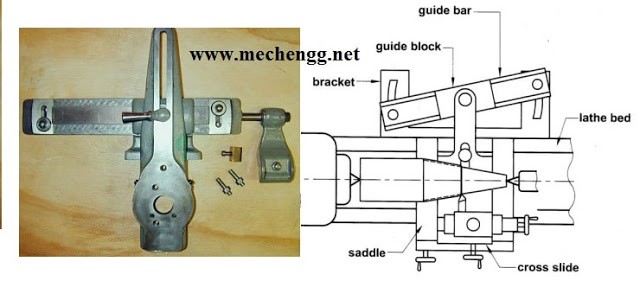

车床适用于车削、镗孔、端面锥度车削、螺纹切削、滚花等操作，但不适用于键槽切削等操作。因为在常规车床上，一旦机器接通，固定在卡盘上的工件就会旋转。从目前的工程工作来看，这是常规车床的一个主要缺陷。
齿轮切削是一种特殊形式的铣削，和车床是相当适合这个工作的较小的工作(6″直径左右)与附件的帮助。
客观的
本项目的目标是:

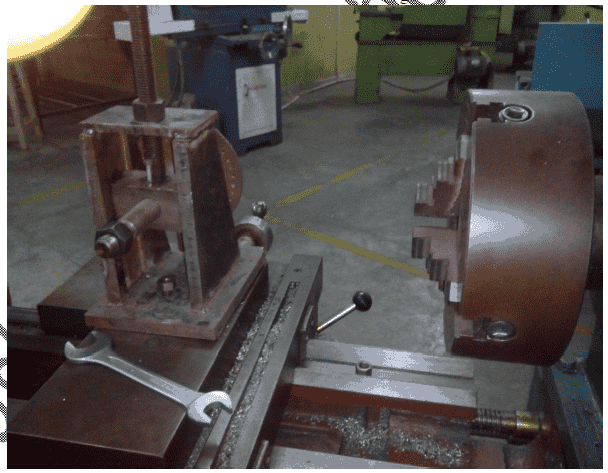

- 我们的项目设计和制造的齿轮切割附件是用来切割齿轮或花键的圆柱工作。
- 我们的主要目的是证明车床作为一个多才多艺的机器和帮助齿轮切削附件的对象是可能的车床本身。
在铣床上切割直齿圆柱齿轮涉及以下步骤:
1.确定齿轮齿的重要尺寸和比例
元素。
2.安装刀具和工作在机器上。
3.将工作台的位置调整到起始位置。
4.索引。
5.重复操作，直到齿轮完成。
索引

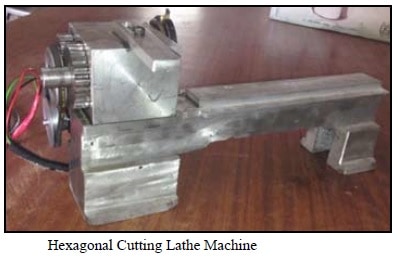

分度是一种将工件的边缘分割成任意数量的等份的操作，例如，这种操作可用于生产六角头和方头螺栓，切割轴上的刺，开槽钻头和齿轮。所有这些工作都需要一个固定装置，它将允许工作围绕轴旋转，以便工件的周边可以平均和准确地划分。这样的工件保持装置被称为分度头或分度头。
分析的设计

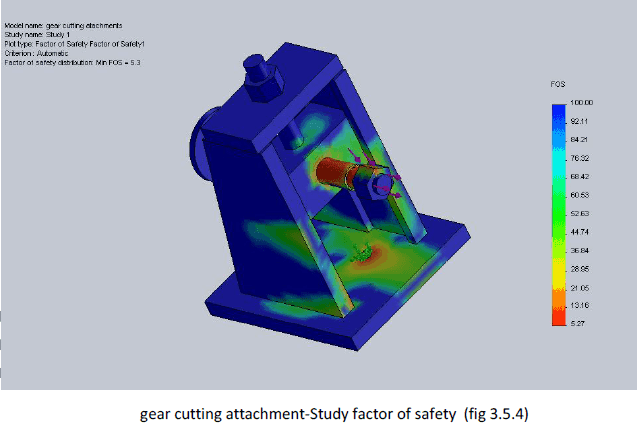

通过Solid Works软件分析了最终部件和最终组装。我们使用标准车床机和铣刀的参数进行力分析。在基础上进行分析 -
静态力
最大主弹性应变
最大剪切应力
冯·米塞斯弹性应变
•冯•米塞斯应力
安全因素
