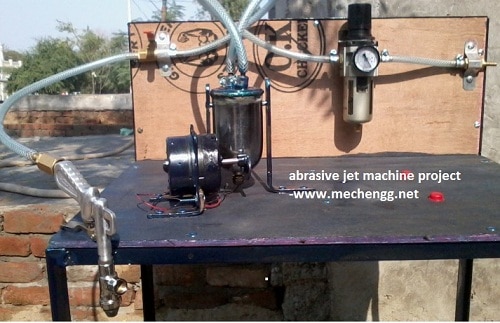

磨料喷射机设计与制作报告下载:

AJM概论:

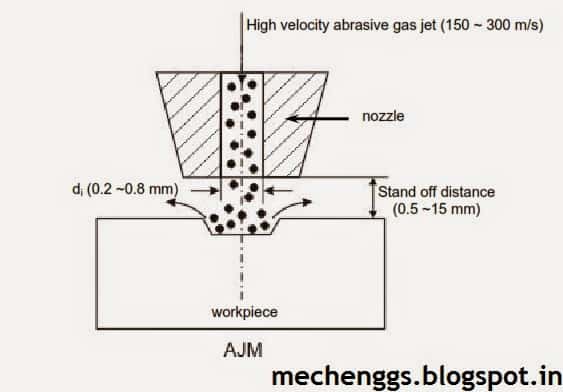

磨料射流加工(AJM)不常规的加工用…去除工件上的材料从喷嘴中在气体介质中携带的高速磨料颗粒流。AJM过程与传统喷砂不同的是，喷砂的磨料更细，工艺更精细参数和切割动作被仔细控制。该工艺主要用于在敏感的硬脆材料上切割复杂的形状容易发热并容易碎裂。该工艺也用于除盘和清洗操作。AJM本质上不存在颤振和振动问题。切割动作是之所以冷是因为载气充当了冷却剂。

查看更多信息:介绍了水射流加工工艺|的优缺点

---

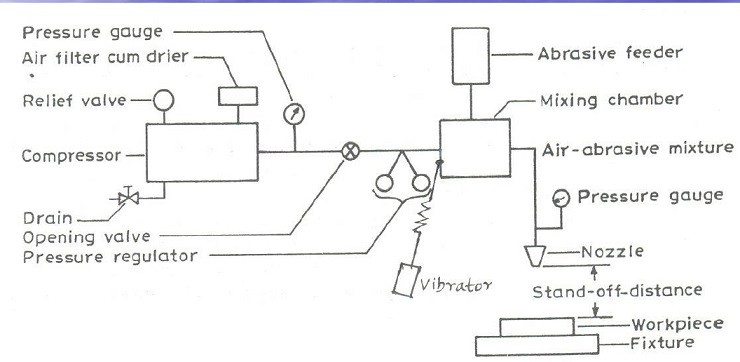

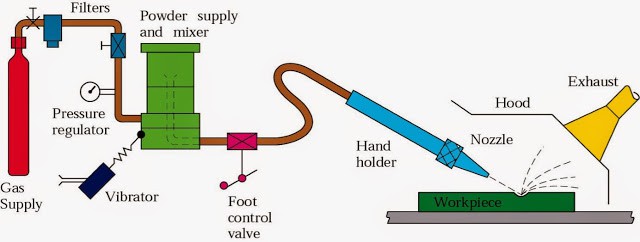

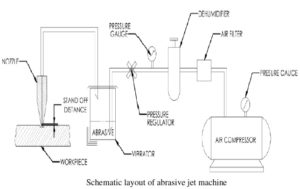

机器零件和设置:

主要组成部分是:

1.空气压缩机。
2.空气过滤器。
3.除湿机。
4.压力表。
5.压力调节器。
6.振动器或混合器。
7.喷嘴。
8.固定工件的装置。

磨料喷射机的不同变量:

在这个过程中，影响金属去除率和加工精度的变量是:
1.载气
2.类型的磨料
3.磨料粒度
4.磨料射流速度
5.磨料流速
6.工作材料
7.喷嘴的几何形状、组成和材质
8.喷嘴工作距离(离场距离)

优点:

1.较低的资本成本
2.能够在任何硬度的材料上切割复杂的孔形状。
3.能切割热敏性材料而不损坏。
4.由于在加工过程中不产生热量，所以微观结构没有变化

限制：

1.材料去除率低，限制了其应用。
2.在加工较软的工件时，磨料可能嵌入工件表面材料。
3.如果空气中有水分，磨料可能会积聚在喷嘴上，从而使过程失败。
4.不能用于钻盲孔。
5.混合管偶尔堵塞:通常是由磨料中的污垢或大颗粒引起的。
6.喷嘴磨损、不对中和损坏。

应用程序：

下载:

磨料射流加工报告下载

---
