带增压器的油气虎钳
剧情简介
本项目设计制造了一种带气液增压装置的油液副，该油液副能够以较大的力夹住微小工件，从而实现精确、精密的操作。该项目结合了液压和气动的优点，从而消除了可能与使用流体动力有关的缺点。此外，空气-液压增压器放大了钳夹工件的力。该方案的亮点是非常经济、准确、操作方便，具有广泛的应用前景。
介绍
这个项目是关于使用流体动力的机器虎钳的操作。流体动力使我们能够轻松、准确、安全并适用于高压操作。在这个项目中，液压和气动的优点以这样一种方式融合在一起，以便完全消除任何可能与使用流体动力有关的缺点。在这种油-气式虎钳中，空气-液压增压装置的存在使力倍增。利用一个小的气动压力来产生一个高的液压流体压力，它承载在液压执行器上。此外，使用标准部件和材料也导致了相当大的减少
制造成本。
AIR-TO-HYDRAULIC增压器
气液增压机是根据帕斯卡定律工作的。
帕斯卡定律:
施加在受限流体上的压力不减少地向各个方向传播。让我们假设一个10平方英寸的空气活塞承受100psi的空气压力。这种压力对液压缸活塞产生1000磅的力。因此，如果液压活塞的面积是1平方英寸，液压泄油压力将是1000 psi。因此，钳夹工件的压力是非常高的。
参见:什么是帕斯卡定律及其应用
空气-液压增压机的压力比可以通过使用
压力比=(输出油压/输入空气压力)
因此，一个大直径的气缸驱动一个小直径的液压缸。
这样就消除了传统液压系统中昂贵的泵和高压阀。

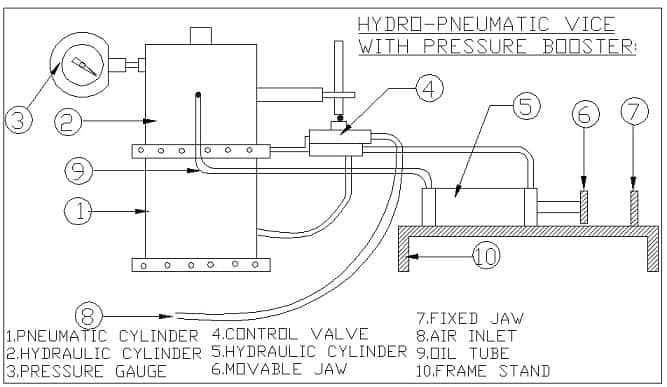

工作原理
手持工件:
单级空压机的空气进入按钮方向控制阀，直接进入气动执行机构。气动执行机构是一个单作用气缸和压缩空气延伸活塞。活塞杆进入装满液压油的液压油箱，对液压油加压。因此，液压流体通过过滤器装置进入输送管。被加压的流体作用于放置在工作台上的液压缸上。然后液压油延伸液压活塞。活塞杆的末端是螺纹的，机器虎钳的活动爪与之连接。因此，活动颚沿活塞杆延伸，并通过与之垂直放置的固定颚夹住工件。
释放工件:
手杠杆的操作激活弹簧中心的两个方向，两个位置，方向控制阀在液压回路中。同时，气动回路中的按钮方向控制阀同时操作。这将排气气缸中的空气，从而缩回气动活塞。同时，液压油流回液压油箱。因此，单作用液压缸缩回液压活塞，从而释放工件。
应用程序
1.机加工时，固定工件。
2.用于工件的快速夹紧和松开。
优势
1.减少了机器的闲置时间。
2.与机械虎钳相比，夹紧和松开工件的时间更短。
3.它减少了体力劳动
4.因此，生产效率更高
5.油气虎钳兼有液压和气动的优点
缺点
1.初始成本较高。
2.可能是选择漏气/漏油
