自动气动水泵系统
剧情简介

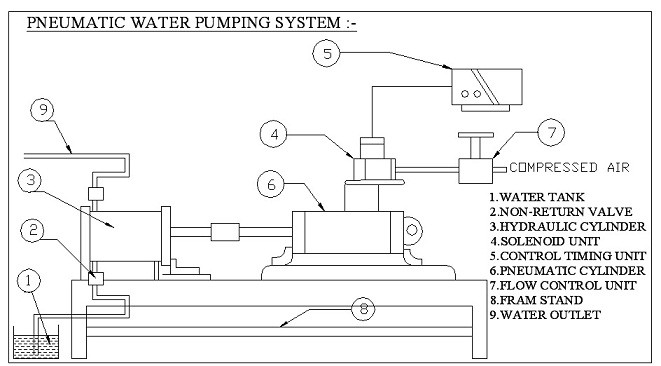

该项目的目的是气动运行的水泵系统。径向柱塞气动水泵系统是往复泵，其中为泵送动作提供活塞。在气动缸和电磁阀的帮助下，活塞往复运动。该项目中使用了两个气缸，一个用于气动气缸，另一个用于液压缸。水的输出量由定时控制单元变化。
介绍
泵是一种机械装置，它将机械能转换成液压能量。该泵分为两种类型;
一世。积极位移和
2非容积泵
在容积式泵是指通过泵的柱塞或活塞的往复运动，将液体从一级输送到另一级。
在非容积泵液体是通过离心力输送的。这种力是由叶轮的旋转运动引起的。在这一点上，我们的项目，气动水泵是容积泵。在我们的项目模型中，气动水泵的显著特点被保留下来，这是经过精心实现的。
由于涉及生产气动水泵的高精度工作，除了更高的成本，这些泵并未被大部分行业广泛制造。名称本身表示它在活塞的帮助下工作。该活塞借助电磁阀和电子定时控制单元往复运动。
工作原理
最初从空气压缩开始，其功能是将空气从低入口压力（通常大气）压缩到更高的压力水平。这是通过减少空气量来实现的。空气压缩机通常是正排量单元，并且是往复式活塞式或旋转螺杆或旋转叶片类型中的任一种。这里使用的空气压缩机通常是一款通常小的两级压缩机单元。它还包括压缩空气罐，电动转子和滑轮驱动，压力控制和用于快速连接和使用的仪器。压缩机由10HP电机驱动器，旨在在145-175 PSI范围内操作。如果压力超过接收器的设计压力，则提供的释放值释放过量的空气，因此保持任何危险的头部。
压缩机储存的空气通过空气过滤器过滤细颗粒物。然而，在将空气吸入压缩机之前进行了过滤，但不足以在这里使用过滤器的电路中运行。然后有一个压力调节器，在那里所需要的压力被操作。
工作原则
- 来自压缩机的压缩空气到达电磁阀。电磁阀根据来自定时装置的信号改变流动方向。
- 压缩空气通过电磁阀进入缸体前端。空气推动活塞进行切割行程。
- 在切割冲程空气的末端，来自电磁阀到达缸体的后端。压力保持相同，但由于活塞杆的存在，该区域较少。这对活塞施加了更大的压力，以更快的速率推动它，从而实现更快的返回行程。
不返回阀固定到液压缸两侧（四个数字）。
活塞的行程长度可以通过适当的调整来改变计时器。
应用程序
- 由于气动水泵更有效，因此它用于泵送水或油。
- 国内申请
- 工业应用
优势
即使所有其他泵在使用上是相似的，气动水泵比其他泵更有优势。
这是尺寸紧凑的
2.少保养就够了
3.泵入的油或水压力较高
4.运行平稳。
5.更高的效率
6.全效率全排水泵
7.有效的工作原理
8.它没有任何原动机，如电机相关的单位。
9.由于空气是免费的，我们可以利用空气来抽水，因此它是经济的。
10.更少的维护
限制
- 它比其他类型的泵更贵，因为有压缩机组。
- 压缩到其他设备时效率较低。
- 漏气影响机组的工作。
