全自动气动钣金切割机

摘要目的:

为了设计和制造气动钣金切割机，使其不需要人工费力就能切割出最小厚度的钣金，我们采用气动控制系统来精确地操作切割机。该机器也可安装在实验室中，对工科学生进行实验和演示。从而获得了设计和制造机械系统的经验和知识。

下载报告:气动钣金剪切/切割机报告

作品简介:

钣金切割工艺是所有行业的一个重要组成部分。钣金切割机一般为手动操作，适用于中小型行业。自动化在现代世界是不可避免的。

任何自动化机器的目的都是使人、机器和材料的价值得到最大的节约使用。在我们的项目是电磁阀和控制定时单元用于自动化。

工作原理

金属板材切割机是借助气动双作用气缸工作的。活塞与运动刀具相连。用于切割小尺寸的金属板材。

这台机器是便携式的，所以便于运输。

该操作使用压缩机的压缩空气作为力介质。气动有双作用气缸电磁阀、流量控制阀和定时器单元。臂从压缩机进入流量控制阀。被控制的空气从流量控制阀进入电磁阀。电磁阀的功能是所有空气的时间间隔正确。采用5/2电磁阀。

在一个位置，空气进入气缸，推动活塞，使切削行程得到。下一位置空气进入气缸的另一侧，推动活塞返回，从而获得释放行程。切割和释放行程的速度由定时器控制单元电路来改变。

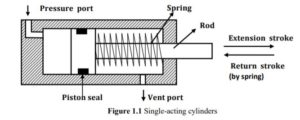

气动缸(有时也称为气瓶)是利用压缩气体的力量在往复直线运动中产生力的机械装置。

因为操作流体是气体，从气动气缸泄漏不会滴出和污染环境，使气动更可取的地方，清洁是一个要求。就像液压缸一样，有东西迫使活塞朝期望的方向移动。活塞是一个圆盘或气缸，活塞杆把它产生的力传递给要移动的物体。
