车床配件及其功能

车床配件是用来握持和支持工作或握持切削的各种车床配件讨论如下

一个通用机床基本上由动力驱动和运动系统组成，用于基本的成型和辅助工具的工作运动，以及容纳上述所有运动的刚体或结构。但是，一些被称为附件的附加元件或设备本质上也是这些机器的一般功能所必需的，这些附件主要是为了根据刀具的类型和尺寸以及加工要求，适当地托住和支撑工件和刀具。

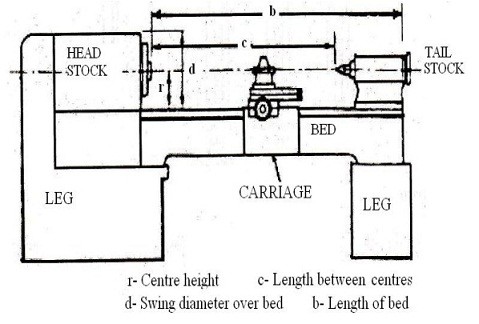

在阅读这篇文章之前，你应该知道车床基本信息和车床规格．

这些附件一般包括，例如:

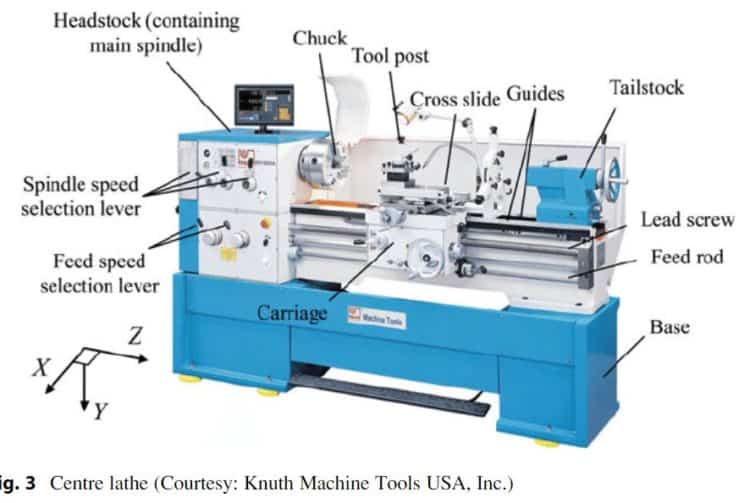

•中心车床:卡盘、夹头、面板、固定架和从动架、中心、刀架等。

参见:25车床操作。

1.中心。

a)中心有两种类型，即:活的中心和死的中心。

b)与主轴箱主轴配合并随工件旋转的中心称为活中心。

c)用在尾架主轴上的不旋转的中心称为死中心。

2.轻叩。

a)它是车床中用来夹紧和旋转工件的重要装置。

b)工件太短，无法夹在中心之间，用卡盘夹紧。

c)它通过两个螺栓连接到车床主轴上，后板拧到主轴机头上。

d)卡盘的型号有很多，常用的有以下两种。

i)三爪万能卡盘。

三爪万能卡盘，如图所示，又称自定心卡盘或滚动卡盘。这样，卡盘就用来夹紧圆形和六边形的工件。

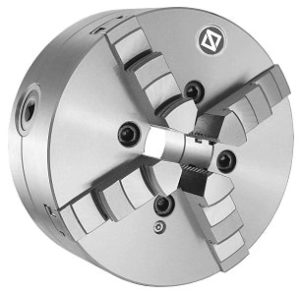

ii)四爪独立卡盘。

1.四爪独立卡盘，如图所示，有四个可逆的卡盘，每个卡盘都可以独立调整以适应它所支持的工作。

2.这种类型的卡盘可以容纳方形，圆形和不规则形状的工作在一个同心或偏心的位置。

其他类型的卡盘是

3)组合卡盘，4)磁力卡盘，v)收集卡盘，vi)钻卡盘，vii)空气或液压卡盘

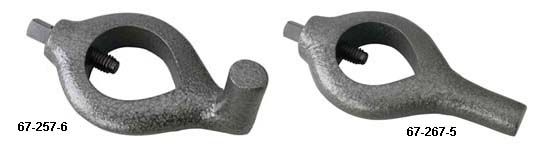

3.车床爪或托架

a)将工件放在芯轴上或夹在两个中心之间，通过夹紧狗或托架使工件旋转到工件的末端。

b)与附在驱动板或面板上的销接合。

c)车床卡爪或托架可以是如图所示的直型或弯型。

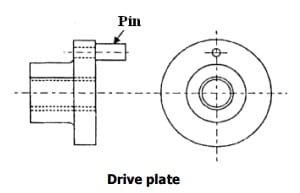

4.驱动板

a)驱动板，如图所示为一个圆板，镗孔完成并且有螺纹，这样它就可以附着在纺锤头上。

b)它也有一个孔，只有当工作被固定在有直尾巴的车床狗时，才使用销。当使用弯尾犬时，将此销子取出，将尾巴弯曲的部分插入孔中

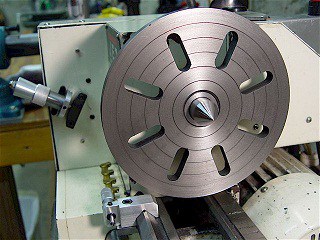

5)面板。

a)面板，如图所示，与驱动板相似，不同之处直径较大。

b)有更多的开口槽或t型槽，可以用螺栓夹紧工件到板的表面。

c)面板用于夹紧不能夹紧的工件方便地夹在夹头里。

6.角板。

a)角板是一种简单的铸铁板，面朝右刨平相互夹角，并在不同的位置上有用于夹紧的槽螺栓。
b)。总是用面板来托住这样的零件吗夹紧在面板的垂直表面上。

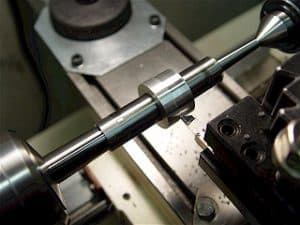

7.芯棒。

a)车床芯轴是两端各有中心孔的圆柱杆。用于装空心工件，加工其外表面。

b)工件与安装在工件之间的心轴旋转车床的中心。各种类型的芯棒用于不同的等级功的大小如图所示。

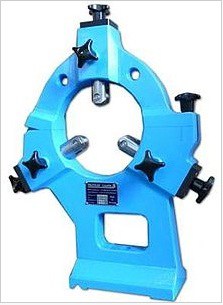

8.平稳、跟随者等休息

长工件通常需要在中间支撑，因为切削金属会产生巨大的力，使工件振动甚至弯曲，所以切削工具会将工件推(弯)离中心可以支撑的地方。这种额外的支持可以由s提供Teady rest(也叫steady, a fixed steady, a center rest，有时也叫center rest，容易混淆)．它固定在床上的刚性安装件上，在其余工件的中心支撑工件，通常三个接触点相距120°。
