剧情简介

多轴钻头(偏心驱动)是一种可以根据我们的要求在各种大的甚至不对称的布局上钻很多孔,在传统的多轴钻头不能使用的地方。这是一个改进的齿轮钻头和钻头采用万向节。这是一个改进的齿轮钻头和钻头采用万向节。
钻头安装在钻床工作台上。钻头主轴插入到机床主轴上。在钻井领域中,通过对偏心距的合理利用,采用偏心距钻取不同布局的孔。该报告通过仔细考虑材料、劳动力、机加工和采购部件等所有因素,对设备的所有部件进行了成本估算。

介绍

我们经济生活和增长的实质在很大程度上取决于电子和机械领域的不断改进。为了帮助这些领域,我们设计了多轴钻头[偏心传动]可广泛用于印刷电路板、发动机头等汽车零部件的钻孔加工。在不同的布局上钻多个孔时要特别小心。多主轴钻头[偏心驱动]有助于在大规模生产中实现精确和相同的钻孔布局。
我们设计了这种多轴钻头[偏心驱动]模型,以非对称布局钻五个不同直径的孔。在大批量生产的大布局钻孔时,我们可以使用这种类型的钻头。

工作原理

多轴钻床将在一个工件上同时钻多个平行孔。多轴钻床用于轻特性的工作,特别是重复性工作,如汽车和飞机工业的小部件的钻孔。多轴钻床由单个电机驱动多个钻床主轴。支撑钻头的所有锭子都同时送入工件。为了达到这个目的,可以将钻头降低到工件上,也可以将工作台抬高。

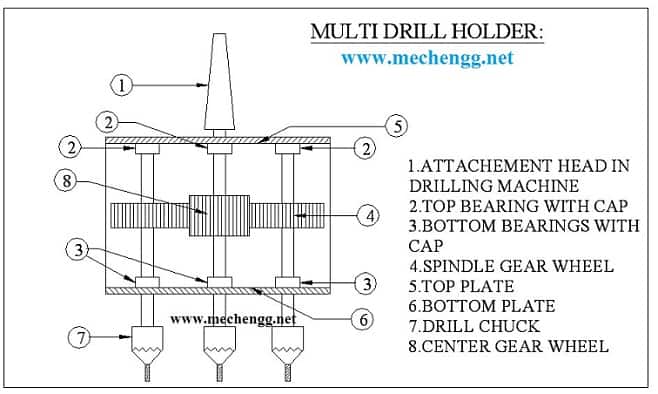

多轴钻头示意图-机械工程188金宝搏怎么样
多轴钻头示意图-机械工程188金宝搏怎么样

主偏心由钻床主轴驱动,钻床主轴由单个电机驱动。几个持钻偏心器由主偏心器通过一个旋转板驱动。偏心机构是一种通常用来将旋转运动转化为滑动运动的机构。应注意的是,偏心器不能将往复运动转化为旋转运动。在这里,我们将旋转运动转化为革命运动,再转化为旋转运动。(即主轴旋转时,主轴的旋转运动转化为转板的旋转运动。
通过主偏心器和旋转板的旋转运动转化为钻头的旋转运动,将偏心器抱持。运动的转换是通过偏心提供的偏心量来实现的。[所有偏心轴的偏心距为15mm]。
钻头可以通过降低钻头头来进给。装有弹簧的支柱引导司钻头运动。弹簧与钻头固定钻头,从一个快速下降,同时释放钻头从机器主轴。它被设计成在不对称布局中钻五个不同直径的孔。偏心的艺术在这一原则中起着重要的作用。

应用程序

在这种机器中,一次在工件上钻几个孔。这台机器用于大批量生产。本机床钻孔工件如下:
•印刷电路板。
•管道法兰。
•泵外壳。
•钻孔、镗孔、铰孔、攻丝等生产工作。

优势

a.可以用于非常中心的距离。
b.在安装到机器上之前,可以预先设定一定的深度。
c.输出要求精度高。
d.输出要求精度高。
能够实现高生产率。
该钻头适用于大批量生产,主要用于印刷电路板、管道法兰、泵壳钻孔。
