介绍

机械杰克

千斤顶是用来举起重物或施加巨大力量的机械装置。千斤顶采用螺纹或液压缸来施加非常高的线性力。

机械千斤顶是起重设备。最常见的形式是汽车千斤顶，地板千斤顶或车库千斤顶，提升车辆，以便进行维修。汽车千斤顶通常利用机械上的优势，使人仅靠手动就能抬起车辆。更强大的千斤顶使用液压动力，在更长的距离上提供更多的升力。机械千斤顶通常具有最大的提升能力。

剪刀杰克

剪刀千斤顶是一种简单的机械装置，用于驱动大负荷短距离行驶。普通剪刀千斤顶的动力螺杆设计减少了用户驱动机构所需的力量。大多数剪式千斤顶在设计上是相似的，由四个主要部件由动力螺杆驱动。一个剪式千斤顶是简单地通过转动一个小曲柄插入到剪式千斤顶的一端来操作。这个曲柄通常是“Z”形的。该端部与安装在螺钉端部的环形孔相配合，螺钉端部是在剪式千斤顶上受力的对象。当曲柄转动时，螺丝转动，千斤顶就升起来了。螺旋起着齿轮机构的作用。它有齿(螺纹)，转动和移动两个臂，产生工作。只要转动这个螺纹，剪式千斤顶就能举起一辆重达几千磅的汽车。剪式千斤顶的动力螺杆是整个机构的基础。

问题陈述:

使用剪刀千斤顶时，最常见的问题是千斤顶的不稳定性，而给予猛松车轮螺母。此外，普通千斤顶有小的基础是无法提供适当的支持，在不平坦的表面，特别是越野和没有倾斜，在千斤顶是可以容忍的。

摘要目的:

该项目涉及简单的剪刀千斤顶的设计和分析，以及结构改进，使这样一个修改千斤顶非常稳定，可以在不均匀的表面上承受足够的负载，并允许有一定的倾斜。
本课题还对螺杆的应力、效率、预期寿命进行了设计和确定。我们努力开发一种螺旋千斤顶，使其具有成本效益，寿命长，可以粗略处理。

路线图:

在这里，我们概述了项目各个方面的完成时间表。计划的设定使得项目可以分阶段完成。第一阶段是市场调研，第二阶段是设计过程，第三阶段是PRO-e建模的设计和仿真在ANSYS软件，项目的最后方面是介绍和工作。

剪刀杰克:

规范

术语“剪刀千斤顶”描述了各种各样的工具，它们都遵循相同的原则:使用交叉横梁来举起东西。它们通过作用于它们以对角线的方式提起的物体来做到这一点;右边的升降机将物体从左边提起，反之亦然。这允许用户在不使用时存储千斤顶(对角梁平坦)，并在需要时扩展它。

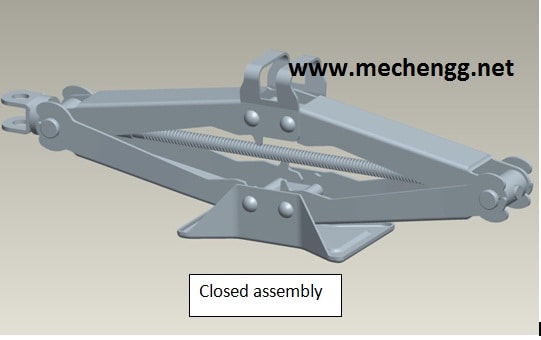

组装

剪式千斤顶有四个主要的金属片和两个底座。四个金属部件都用螺栓连接在四角上，使四角可以旋转。一根螺纹穿过这个组件并穿过四角。当螺纹转动时，千斤顶的手臂穿过它并折叠或聚集在一起，闭合时形成一条直线。然后，它们向另一个方向移动，上升并聚集在一起。当打开时，四个金属臂收缩在一起，一起在中间，提高千斤顶。当关闭，手臂展开后分开和千斤顶关闭或平坦再次。

工作

剪刀千斤顶使用简单的齿轮原理来获得它的力量。当螺旋部分被转动时，千斤顶的两端移得更近一些。因为螺旋的齿轮向上推着手臂，所施加的力就增加了。它需要非常小的力量来转动曲柄手柄，但这一行动导致支撑臂滑动和在一起。
当这种情况发生时，手臂向上伸展。汽车的重力不足以阻止千斤顶打开或阻止螺丝转动，因为它没有直接对其施加力。如果你直接对曲柄施加压力，或者把你的体重靠在曲柄上，这个人就无法转动曲柄，即使你的体重只占汽车的一小部分。

组件

•框架
•权力螺丝
•铆钉
•连接螺母
•曲柄
