气动自动进给钻床

简介

在小型工业和汽车维修车间中，螺钉、钻孔机、镗床、磨床经常需要拧紧和松开。巨大而复杂的设计零件无法在普通机器上加工。此外，每次操作都需要单独的机器。这增加了所需的初始成本、大面积要求和大量机器。

在一台机器中，可以执行上述所有规定的操作，即钻孔后，将钻头从桶键上拆下，并可以连接所需的工具，如砂轮、镗刀等，然后可以执行该操作。通过气动技术的应用，由空气压缩机操作的带活塞的气缸将提供连续动作来操作该机器。通过这一点，我们可以达到我们的工业要求。

请参阅此项目的其他机制：气动多用途机械制造-机械工程188金宝搏怎么样

介绍

我们项目的主要目标是在气动源的帮助下，使用钻机中的“自动进给机构”执行各种加工操作。对于一个发展中的行业来说，所执行的操作和所生产的零件（或组件）应具有尽可能低的生产成本，只有行业才能盈利。在小型工业和汽车维修车间，经常需要拧紧和松开螺钉、钻孔、镗孔、研磨。此外，每次操作都需要单独的机器。这增加了所需的初始成本、大面积要求和大量机器。在我们的项目中，上述复杂问题已得到纠正。

气动元件的选择

机械化被广义地定义为用机械力代替手工劳动。气动是一种有吸引力的低成本机械化介质，特别是对于连续（或）重复操作。

许多工厂和工厂已经有一个压缩空气系统，该系统能够提供动力（或）能量需求和控制系统（尽管同样的气动控制系统可能是经济的，并且可以有利地应用于其他形式的动力）。

全气动系统的主要优点通常是经济和简单，后者将维护减少到较低水平。它在安全方面也有突出的优势。

工作原理

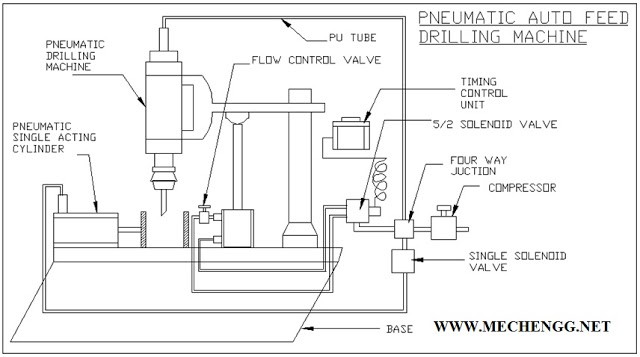

来自压缩机的压缩空气用作此操作的力介质。有两个气缸使用。一个用于自动进给机构，另一个用于工件夹紧气缸。进料机构采用气动双作用气缸，空气从压缩机进入四通接头。一路空气从四路接头进入桶装置。在具有叶片布置的筒体的侧部中，有孔。另一路空气进入5/2电磁阀。所有电磁阀的功能都需要正确的空气时间间隔。空气从电磁阀通过流量控制阀进入气动双作用气缸。

空气也从四通接头进入单动电磁阀。该阀用于自动工件夹紧操作。空气从单作用电磁阀进入单作用气缸。

电磁阀（5/2和单动）处于开启状态，钻削头自动向下并进行钻孔操作。同时工件由单作用气缸夹紧。一段时间后，电磁阀关闭；钻头和工件自动释放。
