介绍

有许多车床配件，包括各种中心，延伸和工具，也依靠各种式工具架，夹头，备件。与我们设计的这个校长类似多用途索引设备。该装置通常用于车床工具柱。我们的项目取决于蠕虫和蜗轮，用于索引目的索引工具柱。我们通过这个项目的宗旨是索引车床机床上的工具。蜗杆的旋转运动用于索引该工具。在此，蜗杆和蜗轮组件安装在两个由夹紧固定的支撑板之间。进行该项目的主要目的是通过使用索引方法，我们很容易计算作业和工具的任何角度旋转。它主要取决于旋转台的原理。这允许以任何所需的角度旋转作业或工具。在早些时候，使用的工具惯例方法越来越多，方形指数炮塔。它允许机械师在1方向上每90度索引一次;它没有为切割工具提供快速变化系统，以实现中心高度。

建造

下面给出每个部分的详细信息。

1）蠕虫和蜗轮 -

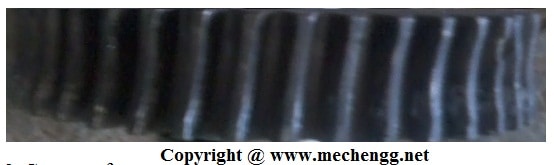

在我们的项目中，兴趣领域是关于蠕虫和蜗轮的主要部分。蜗轮广泛用于在无线交叉轴之间以高速比以高速比传输功率，这些轴通常但不一定处于直角。蜗轮主要用于减速器。蠕虫通常由钢制成，而蜗轮由青铜或铸铁制成，用于光服务。蜗轮传动装置被归类为不可互换的，因为即使螺距为不同的直径，蜗轮用一根直径的蜗杆切割也不会令人满意。

圆柱形或直蠕虫

2.蹒跚的直脸蜗轮

3.轴承贴片板：

该轴承件板用于安装轴承并在两端支撑蜗杆轴。它具有温和的钢材。在板的每个拐角处钻出四个孔以拧紧目的。

4.信任轴承和滚珠轴承：

推力球轴承包括两个精密铬钢垫圈（环）和由青铜保持器间隔开的球补码。它们可以在环中提供或没有半径球槽。推力轴承在纯粹的轴向载荷下使用。推力滚珠轴承用于施加推力载荷或载荷（W = 2000千克）和低速。推力滚珠轴承支撑螺母，该螺母沿着螺母轴线进行所有负载。选择推力滚珠轴承，用于轴的直径= 20mm。

5.标准部分：

我们知道，在设计中，任何机器的使用标准零件的使用是非常重要的活动。标准部件如螺母，螺栓，垫圈，轴承，标准尺寸和具有公差的标准尺寸和形状。由于这些部件可以交换能力。该部件很容易以低价格提供。

6.夹紧方法

该设备对抗各种力，如切割力和其他力。因此，最重要的是设备必须严格固定。由于切割力，它不应该振动。在所需的角度之后，实现工具柱的夹紧是必要的，以避免振动问题。

工作准则

该装置主要针对蜗杆和蜗轮减速原理。我们知道蜗杆齿轮赋予高速度，即40：1，

这可能有助于索引目的，这就是为什么蠕虫传动用于主要索引的原因。蜗轮的比例很容易分为360°。因为高齿轮减速比，可以保持精度。

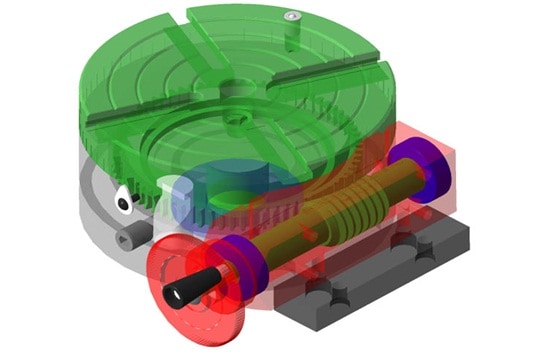

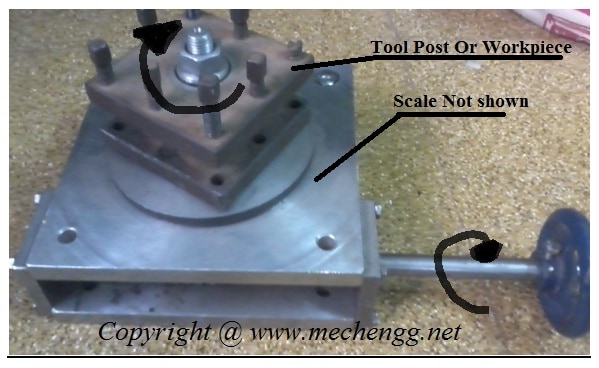

详细的项目工作如下：

我们知道，这种多功能索引装置适用于'蠕虫和蜗轮原理。
为了支撑蜗杆和蜗杆齿轮，我们使用了两个矩形温和钢板，该钢板置于底部I.底座（底侧）板，另一个放置在蜗轮顶部。
螺柱或蜗杆齿轮轴焊接蜗轮内径，该轴通过两个滚珠轴承的帮助，该轴从两个滚珠轴承上装配在板上，两个板具有等于球轴承的滚珠轴承和一个推力滚珠轴承（用于支撑轴向载荷）
该螺柱在顶部有一些螺纹，用于接合六角螺栓。螺柱的直径等于滚珠轴承的内径。
蜗杆轴也用“蜗杆”焊接，该轴也从两个轴承板上通过，轴承安装在轴承安装件板上。手轮设置在蜗轮轴的一端。
轴承垫板有助于安装轴承以及有助于刚性地支撑两个板（即顶板和底板）。拧紧。
在平板上钻的两个孔，用于将螺栓和衬套通过，以便更加坚定地加入。
圆盘固定（通过焊接或按压）在顶板上方4-5毫米的轴（螺柱）上方。
在此磁盘工具柱上面借助螺母，衬套和洗衣机安装。磁盘减少了工具柱之间的摩擦，旋转和固定的顶部垂体。
圆形尺度设置在顶板上方，有助于索引工具柱或通知工具柱的位置。
提供夹紧以将圆盘与顶板固定。
当手轮旋转时，蜗杆轴用蠕虫旋转。由于蜗杆旋转，蜗轮也旋转，蜗杆处于蜗杆。由于该螺柱用工具柱旋转。通过观察尺度，我们可以在该设备的帮助下轻松地将工具柱子以所需的角度置于所需的角度。
当达到所需角度时，通过用顶板夹紧圆盘，工具柱再次处于稳定位置。
