踏板和气动执行器操作的空气压缩机的介绍

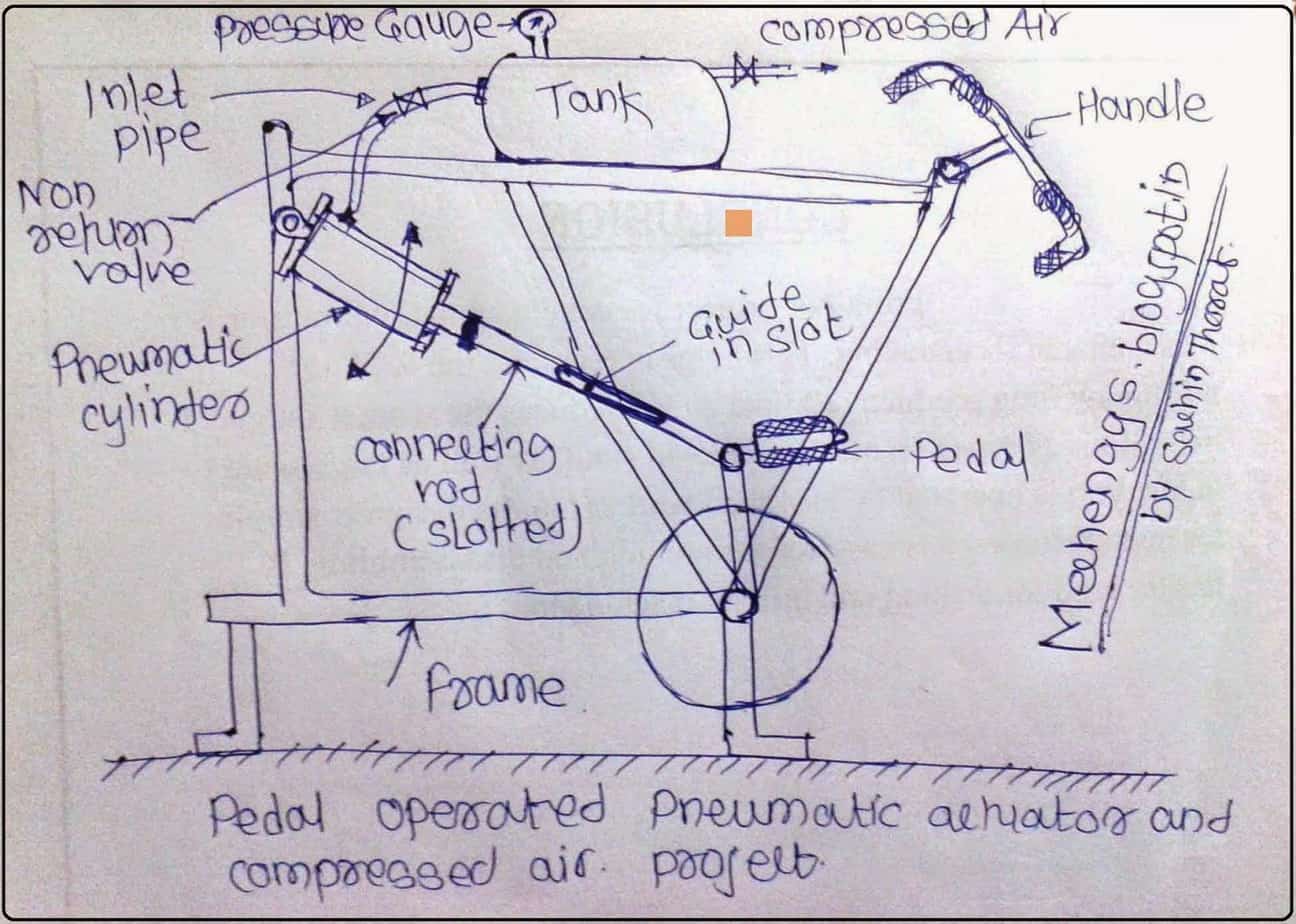

在之前的文章中，我试图解释一些有趣的踏板操作机械项目。188金宝搏怎么样这个项目其实是一个适合文凭的小项目(学位项目不太确定，需要修改)。踏板动力可以用最小的成本得到压缩空气。这是小容量压缩机，可设计高达5公斤/平方厘米的表压读数。本项目采用气动执行器压缩空气。实际上，执行器并不压缩空气，它只是强迫空气进入罐内，当空气体积减少时，由于越来越多的空气进入罐内，罐内的空气就开始加压。由于止回阀的原因，这种空气不允许回流。化合物的详细清单解释如下。

组件需求及其设计指南:

1.自行车模型:

适当和舒适的座位安排必须设计，这样将产生较少的操作疲劳。根据人体工程学原理和人体测量数据选择座椅高度。考虑到相同的效果，应选择其他尺寸的框架。应该有手柄，以适当的拉力或抓握目的。简单的管道可以焊接在一起，形成一个具有阀座和支架安排的框架。

2.连杆:

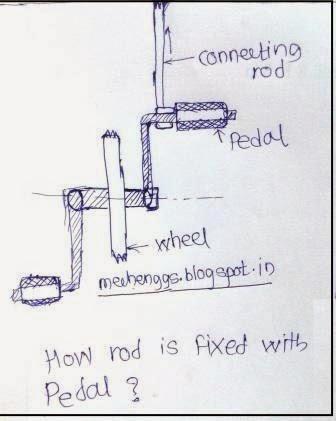

它是连接曲柄即踏板轴与气动执行机构活塞杆的一种简单杆。连接机制如图所示。杆的一端与踏板连接，可采用任意废旧的圆形零件等。其休会。气动执行机构活塞杆通过焊接与杆的另一端连接。

3)储气罐:

储罐需要储存压缩空气，实际上空气在储罐中开始压缩。因此，储罐的设计必须遵循压力容器设计标准，如锅炉和压力容器的ASME标准。

储罐一般为圆形，一般由以下材料制成:

钢
碳纤维为了减轻其重量，同时达到必要的强度(由碳纤维外壳包围的热塑性容器)
铝

参考文章:简单压力容器的设计-其零件的分类

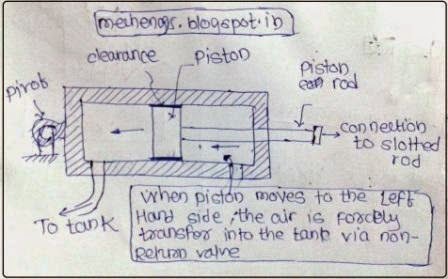

4)气动执行机构:

执行机构主要是将液压或气动的能量转化为有用的机械运动，即往复运动或旋转运动。执行机构是任何液压或气动回路的最后一部分。执行机构种类繁多，主要有两种，一种是往复式执行机构(应用于自动夹紧、成型机电路、起重机构、起重机、JCB车辆等)，另一种是市场上的旋转执行机构(应用于钻孔、驱动机床主轴等)。根据应用和要求，可选择特定的执行机构。在这里，我们需要一个汽缸总成，它由像活塞，活塞杆，拉杆，各种密封件，进口和出口端口组成。该项目需要双驱动活塞缸总成。

5)止回阀(止回阀)和梭式阀:

止回阀是单向阀。

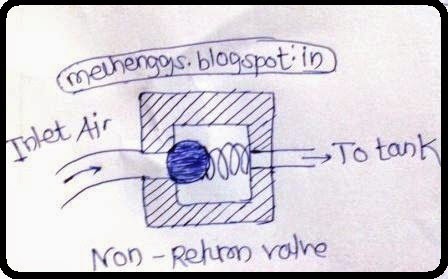

止回阀只允许流体向一个方向流动，由于止回阀球体和弹簧的配置，回流受到限制。图所示为止回阀的位置和工作原理。穿梭阀是一种开关控制器，用于调节压缩空气的量。
