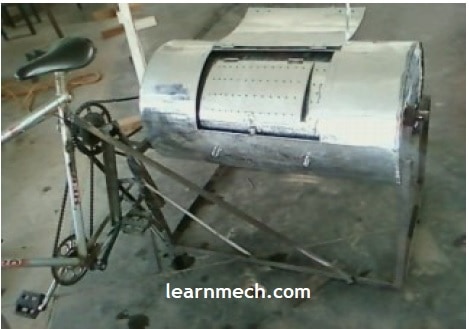

项目|脚踏式洗衣机

文摘:

脚踏洗衣机(PPWM)是一种低成本的洗衣机，由日常生活中容易得到的零配件组成。它是一种通过人踩踏板产生动力的机器，通过驱动机构将踏板运动转化为滚筒所需的旋转运动。其创新之处在于其简单的设计，廉价的零部件的使用，极低的维修和维护成本，社会每个成员都能负担得起，而且不影响环境。我们的团队打算直接解决洗衣服面临的问题，因此开发了一种新的设计，方便洗、漂洗和烘干衣服。PPWM是一个全新的概念，它在一个洗衣周期内完成对衣物的洗涤、漂洗和烘干，类似于市场上现有的自动洗衣机。

项目有以下目标-

1)提供低成本的机器。
一种不仅便宜而且维护费用低的高效机器。它应该有现成的组件，并应符合人体工程学的效率。
洗任何类型的布。
4)必须有所有的机制-洗涤，漂洗，和旋转。

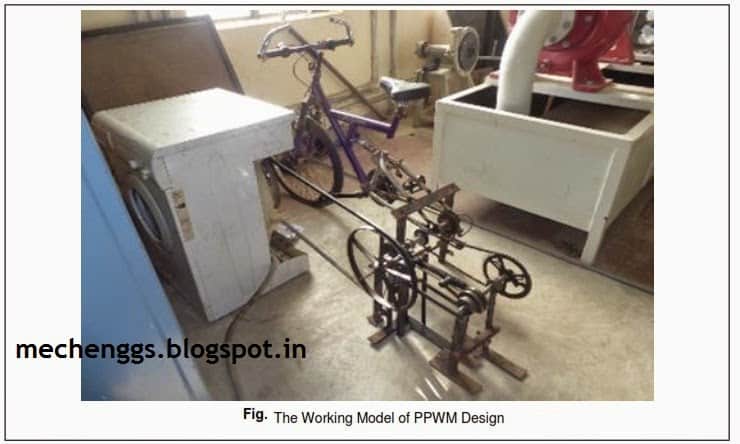

脚踏式洗衣机的设计:

衣服在脚踏式洗衣机洗，就像在任何其他洗衣机在三个基本步骤:

1.洗

2.冲洗

3.自旋干燥

清洗机构设计

在前面装洗的洗衣机洗衣要求洗衣机的浴缸执行两种意义上的旋转，即顺时针旋转一段时间，然后逆时针旋转一段时间，然后再顺时针旋转，以此类推。连接自行车的轴朝一个方向旋转

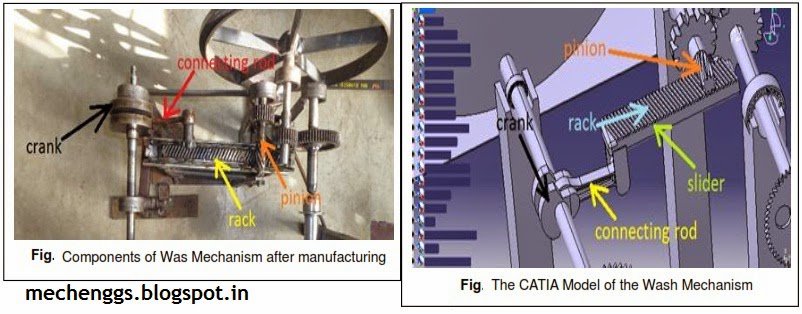

只有这样，才能设计出能够改变旋转感觉的机构，即，从一个方向旋转的轴获得的功率必须被修改，以便周期性地同时进行两种旋转。因此采用了齿条和小齿轮的排列方式。在这个机构中，齿条会往复运动，小齿轮会与往复齿条啮合，随着齿条运动方向的改变，小齿轮的旋转感也会改变，要求的目标应完成。齿条的往复运动齿条由一根旋转的轴作的往复运动

方向可以通过两种方式实现:

i.快速返回机构

2滑块曲柄机构

漂洗和旋干机构的设计

为了漂洗和烘干，浴盆只需要朝一个方向旋转。其中一个重要的参数，冲洗和旋转干燥过程是在浴缸旋转的速度。由于没有必要我们改变旋转的感觉，冲洗和旋转干燥过程，它可以实现简单的齿轮啮合具有适当的齿轮比。在脚踏洗衣机的情况下，我们要求旋转和漂洗过程的减速比为2，所以我们做了适当的齿轮啮合，最后将驱动送到浴缸，执行高速旋转，漂洗和漂洗干燥过程。

驱动选择器的设计

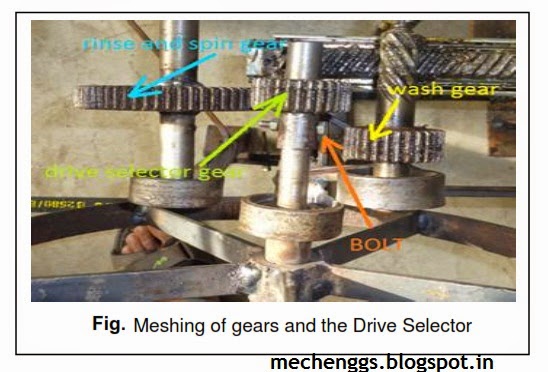

为了在洗涤模式和漂洗和旋转干燥模式之间切换，设计了一个驱动选择器，用户可以使用它使浴缸旋转到所需的模式。驱动选择器的设计非常简单;它由一个空心管，一个齿轮(驱动选择器齿轮)被安装。空心管子上有一个孔，可以让螺栓穿过。这个空心管可以移动在一个实心管，在两个位置有孔，空心管可以螺栓。在其中一个位置，驱动选择器齿轮啮合与旋转和冲洗齿轮显示在图像和在

在其他位置，它与洗涤装置啮合。相应地，浴缸在所需的模式中旋转。

详细的零件设计解释在pdf文件。
