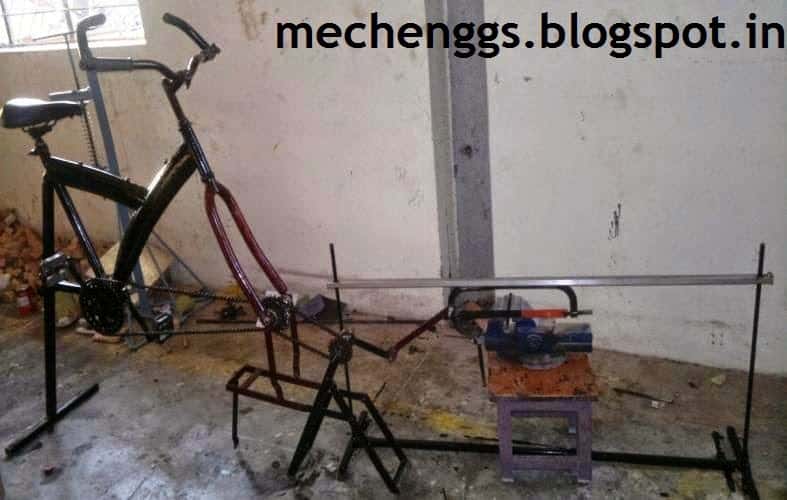

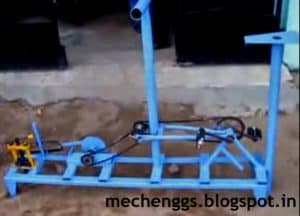

脚踏式双链钢锯机的研制
文摘:
脚踏操作钢锯机，可用于工业应用和家庭需要，其中不需要特定的输入能源或电力。该方案由链轮装置、曲柄滑块机构、链传动组成。在该机构中，链传动直接与钢锯连接，用于切割木块的加工。本文的研究目的是利用传统的机械加工工艺，这在机械加工中起着至关重要的作用。主要目的是减少加工各种材料的人力，如木块、钢、PVC等。
脚踏钢锯机简介
踏板动力是通过使用脚踏板和曲柄系统从人力资源的能量转移。这项技术最常用于交通运输，一百多年来一直用于驱动自行车。很少有人用脚踏动力来驱动农业和手工工具，甚至发电。一些应用包括脚踏式笔记本电脑、脚踏式研磨机和脚踏式水井。目前，一些第三世界发展项目将二手自行车转变为可持续发展的脚踏动力工具。本项目以脚踏钢锯加工为主。一个人踩踏板可以产生四倍多的功率(1/4 HP)比手曲柄。在¼HP的速度下，连续蹬车只能持续很短的时间，大约10分钟。然而，以这个功率的一半(1/8 HP)蹬车可以持续近60分钟，但功率能力取决于年龄[1-2]。作为头脑风暴的结果，很明显，踏板动力的主要功能是一种特定的产品特别有用:自行车。 Many devices can be run right away with mechanical energy . A saw is a tool that uses a hard blade or wire with an abrasive edge to cut through softer materials. The cutting edge of a saw is either a serrated blade or an abrasive. A saw may be worked by hand, or powered by steam, water, electric or other power. An abrasive saw uses an abrasive disc or band for cutting, rather than a serrated blade.
组件的要求
- 踏板的安排
- 站设置部分
- 支架
- 曲柄滑块机构
- 钢锯组装
- R英孚:如何购买钢锯?
- 双链传动总成
- 链轮
制造
1.踏板的安排
一对踏板连接到支架设置，在其中，电力将手动产生。使用的是一种典型的自行车布置。
2.站设置部分
用支架固定装置。各种各样的组件都固定在这个装置上。自行车的底盘用作支架安装部件
3.曲柄滑块机构
该机构用于将曲柄的旋转运动转化为钢锯的往复运动。采用试错法确定了曲柄和连杆的长度。钢锯由铝板引导。钢锯的垂直运动将由铁棒引导。垂直移动将作为一个给料单元。两套链传动装置。主链传动将动力从踏板传递到副链传动。二次链传动将增加旋转速度。
优点:
- 操作方便
- 简单的建筑
- 低成本
- 易于维护
- 切成柔软的薄片
- 节约电力
缺点:
- 不适合连续操作
- 与电锯相比，这很费时间
- 不适合大量生产。
- 没有人类的努力，这是不可能的
应用程序:
- 适用于小规模工业等。
————————————————————————————————————————–
