在前一篇文章中，我们讨论过”脚踏操作双链钢锯项目有两个独立的链条被用来驱动钢锯。这可能代价高昂或有些复杂。在本文中，我们将讨论一个踏板操作的简单钢锯项目概念。
表的内容

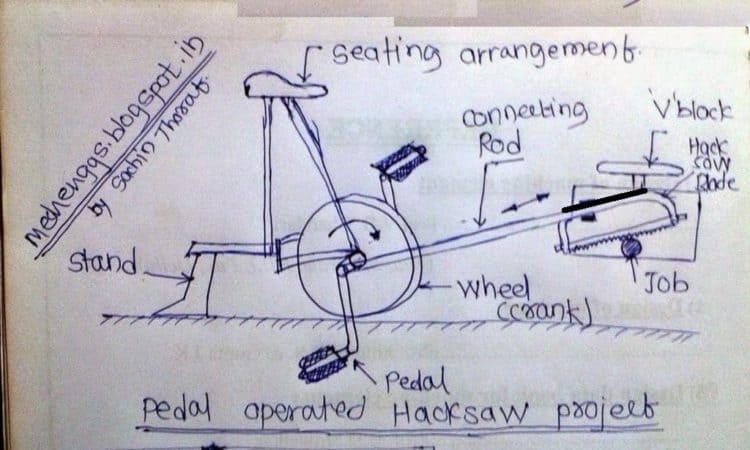

脚踏式简易钢锯机简介:
踏板操作将操作者输入的能量转换为车轮的圆周运动。骑自行车也是一种很有用的锻炼。踏板力被转换成机械功。踏板曲柄的圆周运动转化为往复运动或有时振动运动来驱动钢锯条。钢锯一般由手动、液压、电动或滑轮操作，通常用于工业和车间。钢锯片的“向和向”运动应切割所需的材料。
组件需求及其设计指南:
1.自行车模型:
适当和舒适的座位安排必须设计，这样将产生较少的操作疲劳。根据人体工程学原理和人体测量数据选择座椅高度。考虑到相同的效果，应选择其他尺寸的框架。应该有手柄，以适当的拉力或抓握目的。简单的管道可以焊接在一起，形成一个具有阀座和支架安排的框架。
2.连杆:

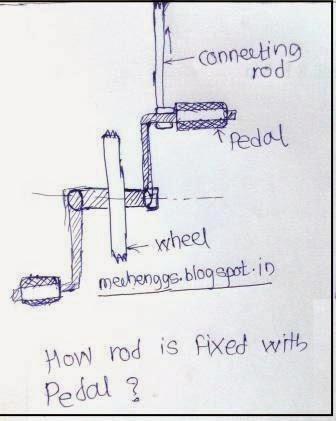

它是一种连接曲柄即踏板轴和钢锯片的简单杆。连接机制如图所示。杆的一端与踏板连接，可采用任意废旧的圆形零件等。其休会。钢锯条焊接在杆的另一端。
3.钢锯:
钢锯是一种细齿锯，锯片在框架中处于张力下，用于切割材料
如金属或塑料。手持式钢锯由一个带手柄的金属弓组成，通常是手枪握把，带有固定狭窄的一次性刀片的销钉。用螺丝或其他机构使薄刀片处于张力下。
R英孚:如何购买钢锯?

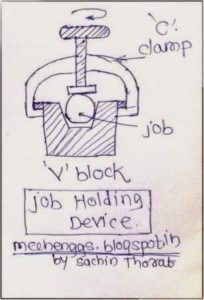

4.V块
v型块是一种精密的金属加工夹具，通常用于固定圆金属杆或圆金属管，进行钻孔或铣削操作。它们由长方形钢或铸铁块组成，其中有一个90度的通道，从侧面旋转45度，在顶部形成一个v形通道。在“V”字的底部开一个小槽。它们通常带有螺丝夹来固定工作。也有内部磁铁的版本，磁性工作保持。v型块通常成对出售。
5.钢锯指南
钢锯由导向机构引导。一个简单的板可以用来引导钢锯片。
优点:
•手动操作，省电
•机械简单，施工简单
•因为它是踏板操作，对健康很好
•比普通钢锯更舒适
劣势:
•完全手动操作。
•与电锯相比，耗时较长
•没有人的努力，它就无法操作。
•不适合大量生产。
应用程序:
本工程可适用于切割小圆、方棒材。应用范围取决于钢锯片的选择以及所需的转速、材料类型、工作类型和被切割材料的总硬度。
